我们在网上见过无数的展示elk最终dashboard的文章，却从来没有见过哪篇文章详细讲解了那些漂亮的dashboard是如何绘制出来的，这，叫人恨的牙根生疼，无奈，只好去啃官方文档，官方文档非常好，它详细地介绍了每一个环节的每一个概念，但是唯一的缺憾就是，它给你了一百个点，却没有给一条线，如果你的心态不好，或者理解力差一点，恐怕早就淹没在那100个点里边了，事实上，我也曾不止一次淹没在那里边。

这一次，算是苍天眷顾，在公司之前小伙伴做好的一个模板参考中，加之不懈钻研之下，总算将之啃下，晓知了其中精髓的万千之一二，恐怕再忘记，赶紧记录下来。

进入正题之前，可以先看一眼最终的效果图：

1，简单介绍。

点击可视化，选中创建一个视图，可以看到支持了很多种类型：

以下简单列出，对应跳转链接是官方文档：

• 其他
  • Markdown (opens new window)
  • Vega
  • 控制图
  • 标签云 (opens new window)
• 地图
  • 区域地图
  • 坐标地图
• 数据
  • 度量
  • 数据表 (opens new window)
  • 目标图
  • 量表
• 时间序列
  • 可视化构建
  • 时间线
• 基本图表
  • 垂直柱状图
  • 折线图
  • 水平柱状图
  • 热点图 (opens new window)
  • 面积图
  • 饼状图 (opens new window)

2，从标签云开始看。

可能你对这些丰富的功能还不熟悉，对上边定义了那么多的字段该如何应用也不清楚，简直有一些无从下手，那么，不要着急，就先从创建一个标签云开始吧，从标签云出发，慢慢熟悉，先了解一下我们所创建的那些字段的意义吧。

事实上我个人在晕晕乎乎去摸索这些视图的时候，也是像无头苍蝇一样，不知哪里是哪里的，但当我在玩味标签云的时候，隐隐约约了解到了一些精髓，于是当即觉得，要入门画图行业，非先从标签云开始不可。

现在，正式进入体验之旅。

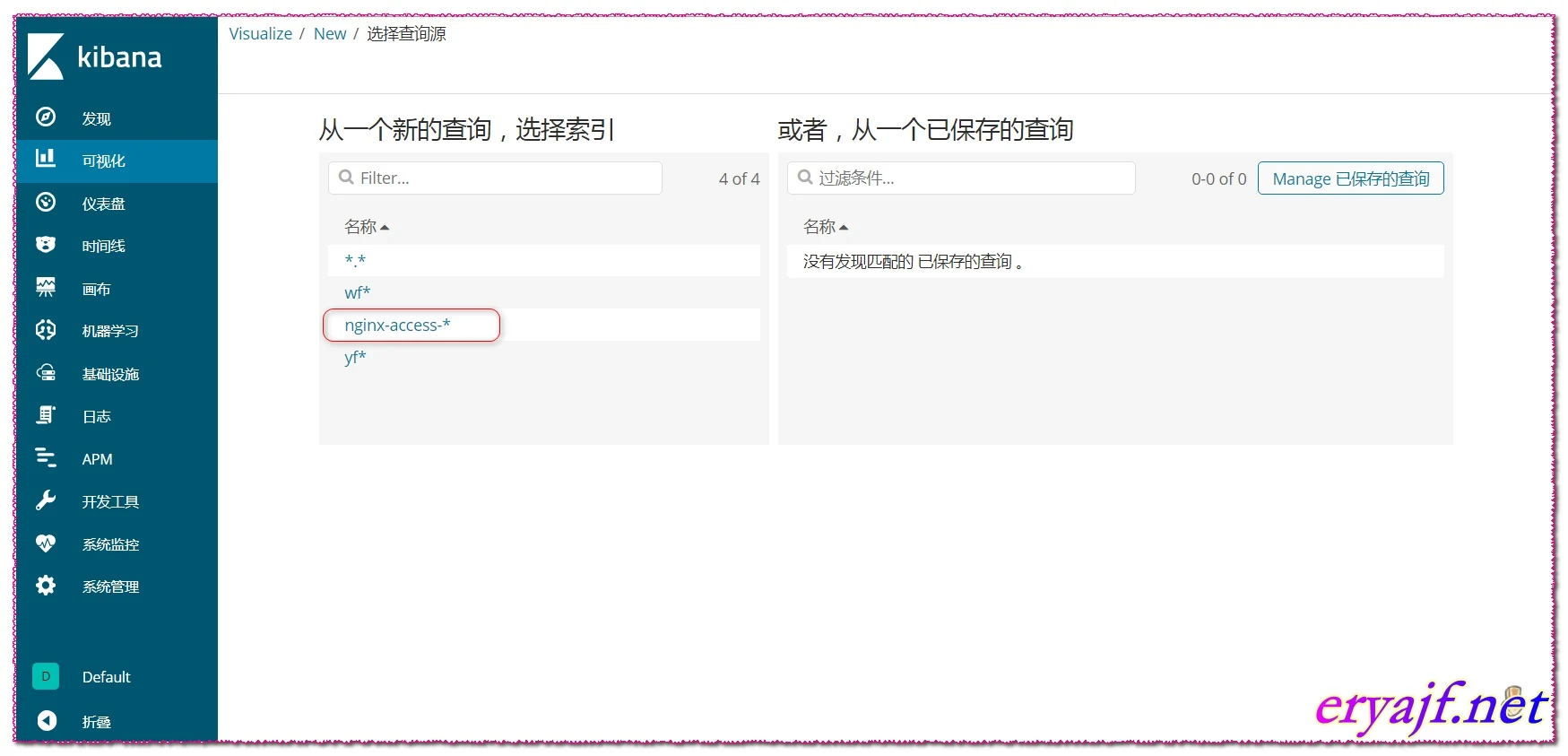

创建一个标签云的视图，会进入到索引选择界面：

选择我们定义了的nginx-access-这个索引，然后进行配置。

针对各个参数详细说明一下，这个地方的说明整理自官方文档，可能有点详细，容易看蒙，建议先跳过，等熟悉了之后，可以再回过头来深入理解。

• Metrics

  里边包含了不同的类型内容。

  • Count 计数 聚合返回所选索引模式中元素的原始计数。
  • Average 该聚合返回数字字段的平均值 。从下拉菜单中选择一个字段。
  • Sum 总和 聚合返回数字字段的总和。从下拉菜单中选择一个字段。
  • Min 最小值 聚合返回数字字段的最小值。从下拉菜单中选择一个字段。
  • Max 最大值 聚合返回数字字段的最大值。从下拉菜单中选择一个字段。
  • Unique Count 基数 聚合返回字段中唯一值的数量。从下拉菜单中选择一个字段。

• Parent Pipeline Aggregations

  （父级管道聚合）：就像使用父级管道聚合一样，您需要提供一个用于计算同级聚合的指标。除此之外，还需要提供一个桶聚合，它将定义同级聚合将在其中运行的桶。

  • Average Bucket 桶平均值 计算同级聚合中指定指标的（中数）平均值
  • Sum Bucket 桶总和 计算同级聚合中指定指标值的总和
  • Min Bucket 桶最小值 计算同级聚合中指定指标的最小值
  • Max Bucket 桶最大值 计算同级聚合中指定指标的最大值

• Sibling Pipeline Aggregations

  （兄弟管道聚合）：对于每个父管道聚合，您必须定义用于计算聚合的指标。这可能是您现有的指标之一或新的指标。

  • Cumulative Sum 累计总和 聚合计算父直方图中指定指标的累计总和。
  • Moving Average 移动平均值 聚合将动态移动数据窗口，生成该窗口数据的平均值。
  • Serial Diff 串行差分 是一种时间序列中的值在不同时间滞后或周期内从自身减去的技术。

这个地方，我们就使用Count，下边的聚合当中，我们可以选择不同的字段，然后来通过右侧的显示效果，来理解字段所代表的意义。

因为是第一张图，所以详细说明下：

• 1，上边已经说明的够详细了，选择count。
• 2，唯一的选项，tags。
• 3，选择我们自己定义的terms。
• 4，随便选择其中的某一个字段，这里选择了agent.keyword。
• 5，点击播放，可以在右侧看到配置效果。
• 6，通过所显示的字段，大概可以明白，刚刚的agent.keyword所代表的意义是客户端类型。
• 7，最下边是一些说明信息，可以在左侧的Custom Label当中填写以帮助理解。

接下来就再更换一下terms类型，然后了解不同的字段意义。这就是我所说的，从标签云开始，来理解每个字段的意义。

geoip.city_name.keyword：

xff.keyword：

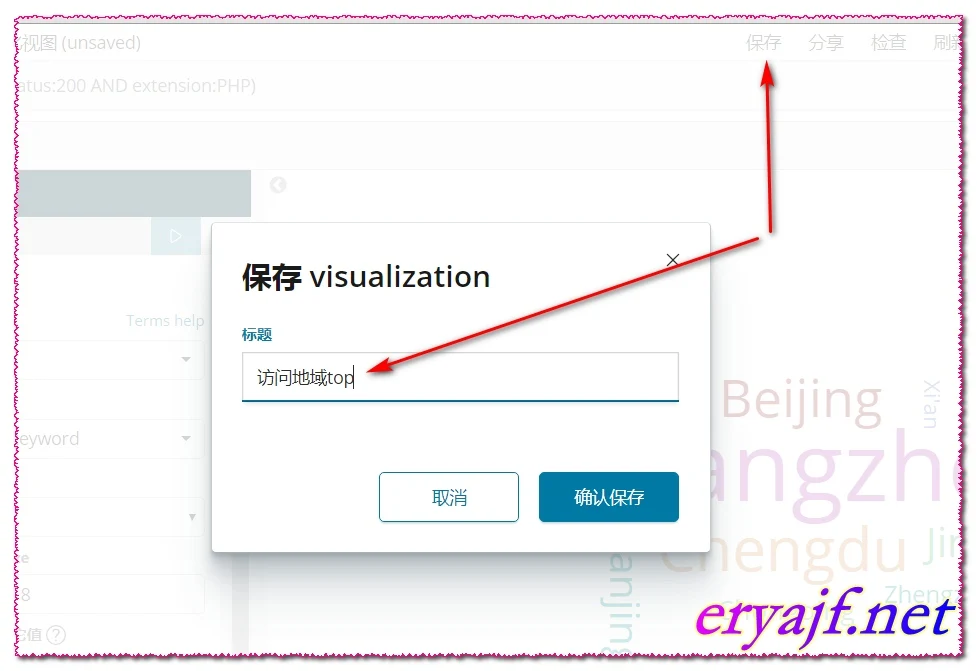

还可以点点其他的，来画一些图，现在就把刚刚的访问地域那个保存下来，保存方法是：

3，客户端ip请求top。

创建一个数据表的视图–>度量依旧选择count–>Custom Label写入访问次数–>添加Split Rows–>聚合依旧选择terms–>字段选择xff.keyword（你的可能要选择clientip）–>下边Size填入10–>Custom Label写入访问IP。

然后点击播放，如此，一个前十请求的IP以及次数就都列出来了。

然后保存一下。

4，客户端类型top。

创建一个饼状图的视图–>度量依旧选择count–>Custom Label写入访问次数–>添加Split Slices–>聚合依旧选择terms–>字段选择agent.keyword–>下边Size填入10–>Custom Label写入客户端。

然后保存一下。

5，客户端IP切片。

创建一个饼状图的视图–>度量依旧选择count–>Custom Label写入访问次数–>添加Split Slices–>聚合依旧选择terms–>字段选择xff.keyword（你的可能要选择clientip）–>下边Size填入10–>Custom Label写入客户端。

这里看到其中一个-占了很大一部分，其实这个是自身的一些请求，不过可以通过配置将这部分过滤掉，方法是点击绿色部分–>然后在左侧标签栏排除即可，这一点是刚刚在配置过程中发现的，那么上边的几个视图也可以对不需要查看的部分进行过滤的配置。

如下是排除之后的效果：

这个地方还可以在左侧标签栏中的选线处，进行更细致的配置，选中显示标签，然后保存这个视图。

6，日志条数统计。

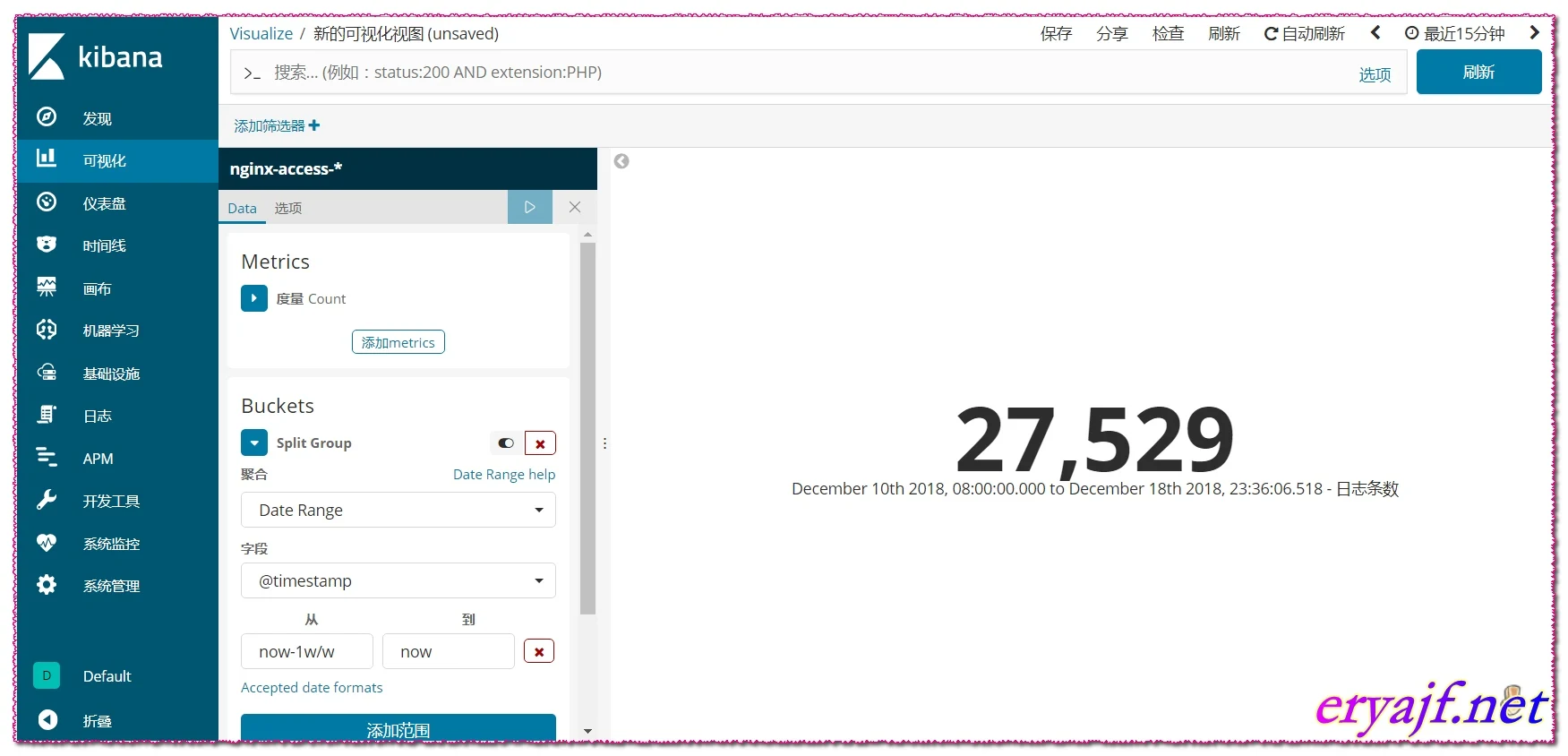

创建一个度量的视图–>度量依旧选择count–>Custom Label写入日志条数–>添加Split Group–>聚合依旧选择Date Range–>字段选择@timestamp–>其余默认即可。

注意，这个日志的条数显示依据，是根据上边时间戳显示的，所以目前这个数字是最近15分钟的日志条数，可以调整其他时间戳，然后看日志的条数。

7，网络流量监控。

创建一个面积图的视图–>度量选择Sum–>字段选择Size–>添加X-Axis–>聚合选择Date Histogram–>字段选择@timestamp–>Interval选择second。

8，异常状态码统计。

创建一个饼状图的视图–>度量依旧选择count–>Custom Label写入访问次数–>添加Split Slices–>聚合依旧选择terms–>字段选择status.keyword（你的可能要选择clientip）–>下边Size填入10–>Custom Label写入异常状态码–>右边选项当中选中显示标签。

9，将所有视图聚合。

接下来就可以进入到仪表盘界面，进行自由自在的绘图阶段了，上边的视图只是举了一些例子，还可以根据很多实际情况，绘制出许多的图，这里就不一一列举了。

最后展示一下刚刚制作的几个视图聚合在一起的样子吧：
